ORC低温余热发电原理

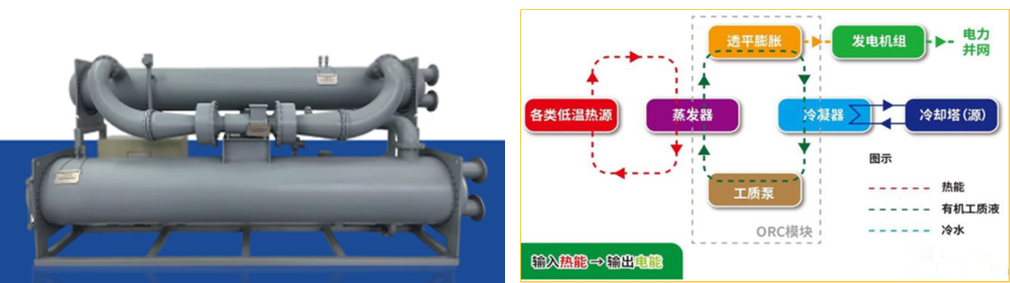

由蒸发器、透平、冷凝器和循环泵四大结构组成，液态有机工质在蒸发器里从低温热源中吸收热量，生成具有较高压力的蒸汽，蒸汽进入透平机械膨胀做功，从而带动发电机转动发电。从透平机中做完功的蒸汽经过冷凝器重新冷却为液态，最后借助循环泵重新回到蒸发器，再次吸热蒸发，由此循环。

ORC低温余热发电核心技术

• 高效透平膨胀机技术：高效向心&轴流透平设计、双透平设计，使得透平等熵效率可达85%-90%。
• 同轴直联静密封技术：透平与发电机同轴直联一体化结构，可将有机工质完全密封在机组内部，解决了行业内有机工质泄漏的弊端。
• 高速永磁发电机技术：发电机使用磁悬浮轴承，无润滑系统保证了发电机高速运转下的机械损失最小化，转换效率可达96%。
• 并网发电整流逆变技术：实现变速恒频发电，适应热源大幅度工况变动，使企业余热充分转化为电能。
